Opis
Plug component, Nominal current: 20 A, Rated voltage (III/2): 1000 V, Number of positions: 3, Pitch: 7.62 mm, Connection method: Crimp connection, Color: green, Corresponding female crimp contacts with current [A] and conductor cross section range [mm²] data: 13,5A/STG-MTN 0,5-1,0 (3190438); 13,5A/STG-MTN 0,5-1,0 BA (3190629); 20A/STG-MTN 1,5-2,5 (3190506); 20A/STG-MTN 1,5-2,5 BA (3190632). BA = Taped contacts
Isporuka uključuje

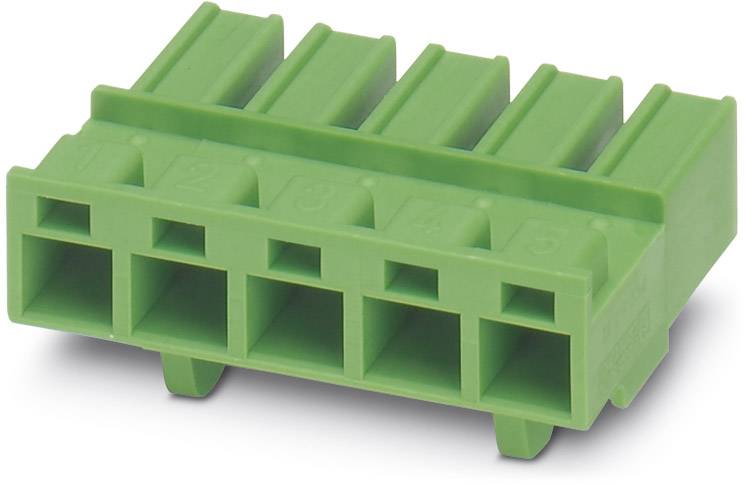

Kabelsko kućište sa ženskim kontaktima PCC Phoenix Contact 1840188 mjere rastera: 7.62 mm 50 kom.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1840188
EAN koda: 4017918102265
Registrirana blagovna znamka: Phoenix Contact
Ime proizvajalca: PHOENIX CONTACT Deutschland GmbH
Naslov proizvajalca: Flachsmarktstr. 8
Poštna številka proizvajalca: 32825
Kraj proizvajalca: Blomberg
Država proizvajalca: Germany
Telefon proizvajalca: +4905235300
Elektronski kontakt proizvajalca: https://www.phoenixcontact.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
kućište kabelske utičnice |
|---|---|
| Konstrukcija |
žženski konektor, ravni |
| Broj redova |
1 |
| Sustavski priključak |
wire-to-board |
| Serija |
PCC |
| RM |
7.62 mm |
| Broj polova po redu |
3 |
| Ukupan broj polova |
3 |
| Širina |
28.70 mm |
| Nazivna struja |
20 A |
| Nazivna struja - zaokružena |
20 A |
| Sadržaj |
50 St. |
| AWG maks. |
14 |
| AWG min. |
20 |
| dim. |
(D x Š x V) 17.20 x 28.70 x 22.81 mm |
| Priključak |
krimpanje |
| Proizvođač-br. dijela |
1840188 |
| Boja |
zelena |
| Industrijsko pakiranje |
da |
| Kontaktna površina, utična strana |
pocinkovano |
| Nazivni napon |
1000 V |
| Visina |
22.81 mm |
| Dužina |
17.20 mm |
| Maks. presjek |
0 mm² |
| Presjek (min.) |
0.5 mm² |
| Tip |
PCC 4/ 3-ST-7,62 |
