Opis

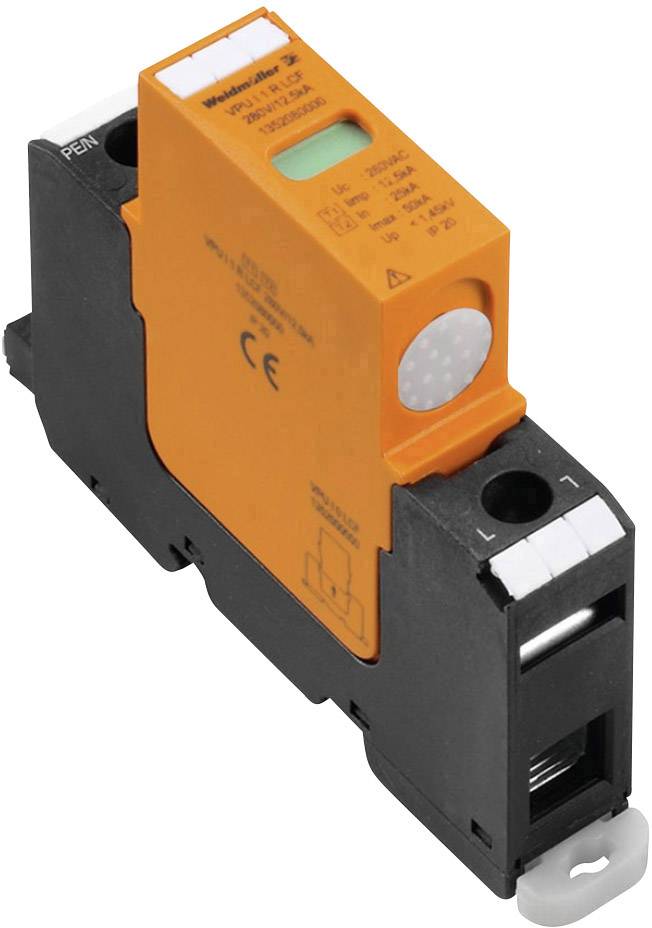

Jednopolni odvodnik struje munje prema zahtjevima klase I prema IEC 61643-11, EN61643-11: 2013, odvodnik od V0 materijala služi kao izjednačenje potencijala gromobranske zaštite pri prijelazu sučelja 0 do 1 (prema IEC 1312-1) i koristi se u primjenama prema IEC 61643- 12. Korištenje iskrišta bez pražnjenja u kombinaciji s varistorom visokih performansi u skladu je sa zahtjevima za provjeru uređaja za zaštitu od prenapona klase I u VDEW direktivi. Odvodnik je instaliran u blizini dovoda sustava koji se štiti u komercijalno dostupnom kućištu za instalaciju / distribuciju. VPU I 1 R LCF 280V / 12,5kA Koristi se u jednofaznim TN-C i TN-CS mrežama. S termičkim separatorom varistora. Ako nema više zaštite, boja na zaslonu se mijenja iz zelene u crvenu. Osim toga, funkcionalni status je prikazan beznaponskim signalnim kontaktom (preklopni kontakt).
Ovaj tekst je strojno preveden.
Navodila za uporabo
Tehnički podaci
| Propuštanje |
20 kA |
|---|---|
| Nazivni napon |
230 V/AC |
| Vrijeme odziva |
≤ 100 ns |
| Radna temperatura |
-40 °C do +70 °C |
| Vrsta zaštite |
IP20 |
| Proizvođač-br. dijela |
1352080000 |
| Vrsta |
Tip I, tip II |
| Boja |
crna |
| Norme |
IEC61643-11, EN61643-11 |
| dim. |
(Š x V x D) 17.8 x 106 x 69 mm |
| Širina |
17.8 mm |
| Visina |
106 mm |
| Dubina |
69 mm |
| Sadržaj |
1 St. |
| Vrsta proizvoda |
odvodnik prenapona |
