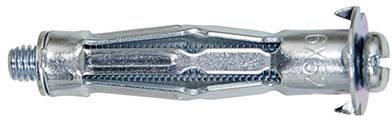

Fischer HM-S metalno sidro za šupljine je svestrano sidro za šupljine s metričkim vijkom za sve panelne građevinske materijale debljine stijenke od 3 do 50 mm. Tipla se ugrađuje pomoću fischer HM-Z 1 montažnih kliješta metodom prethodno pozicionirane ugradnje. Kliješta se koriste za povlačenje tiple prema materijalu ploče unutar šupljine. Raspirujuće ruke se zatim rasklapaju i pritišću stražnju stranu ploče. Alternativno, montaža je moguća i odvijačem ili akumulatorskim odvijačem. Metrički unutarnji navoj omogućuje višestruko pričvršćivanje i odvajanje nastavka. Fischer HM šuplji metalni tipl prikladan je za pričvršćivanje svjetala, slika i laganih zidnih polica u zatvorenom prostoru.

Prednosti
Zbog svog širokog raspona, HM je prikladan za panelne građevinske materijale debljine od 3-50 mm i stoga za širok raspon primjena.
Metrički unutarnji navoj omogućuje višestruko otpuštanje i zatezanje priključka, nudeći optimalnu fleksibilnost.
HM-ove raširne ruke pružaju veliku kontaktnu površinu i time omogućuju visoku nosivost.
Kandže na rubu tiple prodiru u materijal ploče, sprječavajući okretanje tiple i time osiguravajući sigurnu ugradnju.

Funkcija / Sklop
HM metalni tipl za šupljine prikladan je za prethodno pozicioniranu ugradnju.
Izbor tiple mora biti usklađen s debljinom materijala ploče kako bi se optimalno omogućilo širenje u šupljini.
Tijekom montaže, raširne ruke se rasklapaju i pritišću stražnju stranu ploče.
HM se može montirati pomoću montažnih kliješta. Prilikom sastavljanja akumulatorskim odvijačem ili odvijačem, prethodno sastavljen vijak se mora ukloniti. Prilikom uvrtanja i proširivanja tiple, priloženi dio ili pomoćni predmet (maks. 6 mm) mora se istovremeno koristiti kao uređaj protiv rotacije.

Primjene
Lagane zidne police
ormarići s ogledalima
Podstrukture
