Opis

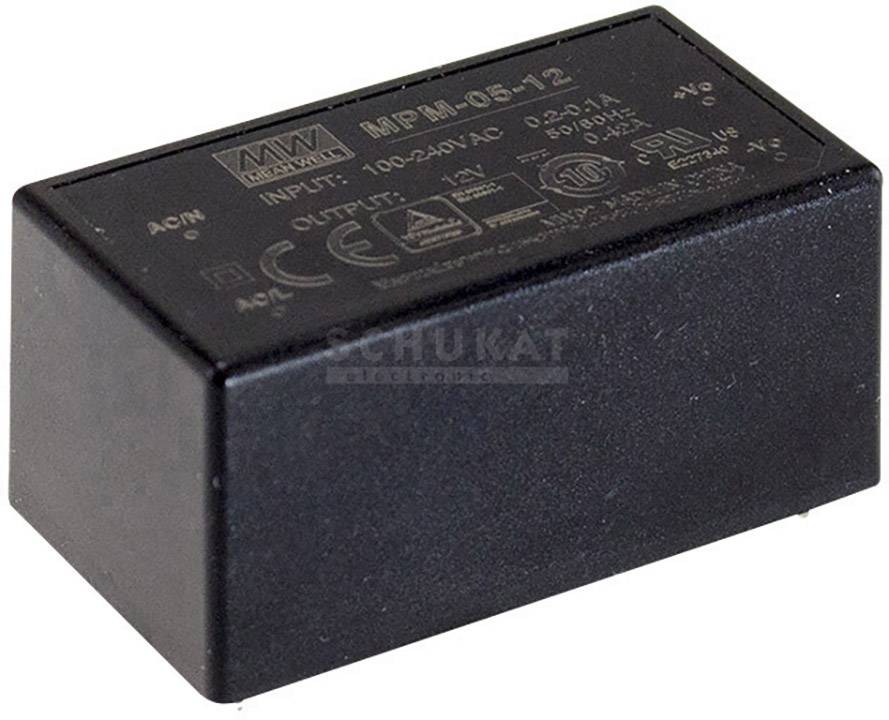

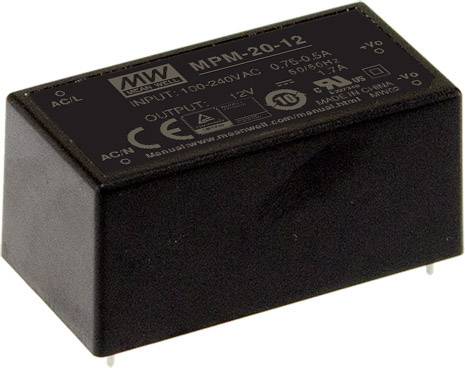

Mean Well predstavlja novu seriju napajanja velike gustoće napajanja: PCM seriju tipa MPM. U usporedbi s veličinom najnovije generacije - PM i NFM, veličina nove serije iznosi samo jednu trećinu, ali ima širi raspon radne temperature, veću učinkovitost i niže performanse bez opterećenja. Dizajn ove serije u skladu je sa IEC / EN60601-1 treći Verzija i ANSI / AAMI ES60601-1, udovoljava zahtjevima 2x MOPP i ima malu struju propuštanja (<80μA). Odobreno je za BF medicinske uređaje s izravnim kontaktom s pacijentom. Prikladne aplikacije uključuju medicinsku opremu za testiranje, prijenosne medicinske uređaje i medicinske uređaje koji zahtijevaju izuzetno nisku potrošnju energije u stanju pripravnosti itd.
Ovaj tekst je strojno preveden.
Značajke
zatvoreni dizajn, ugradnja PCB
univerzalni ulaz
Zaštita od preopterećenja isključivanjem, automatski oporavak
zaštićen od kratkog spoja, preopterećenja, prenapona, pretemperature
Klasa izolacije II
u skladu je s EN60601-1
niske performanse bez opterećenja
Navodila za uporabo
Podatkovna tablica 1838004 Mean Well MPM-10-5 AC/DC napajač za tiskano vezje 5 V/DC 2 A
Uvjeti garancije 1838004 Mean Well MPM-10-5 AC/DC napajač za tiskano vezje 5 V/DC 2 A
Tehnički podaci
| Izlazna struja maks. |
2 A |
|---|---|
| Izlazna struja (maks.) - zaobljena |
2 A |
| dim. |
(D x Š x V) 45.7 x 25.4 x 21.5 mm |
| Ulazna frekvencija |
47-440 Hz |
| Stupanj korisnosti do |
81 % |
| Tolerancija (izlazni napon) |
±2,5 % |
| Razred zaštite |
II |
| Izlazna struja 1 |
2 A |
| Visina |
21.5 mm |
| Dužina |
45.7 mm |
| Širina |
25.4 mm |
| Priključak |
lemne igle |
| Tip |
MPM-10-5 |
| Izvedba |
1 |
| Ulazni napon (maks.) |
264 V/AC |
| Ulazni napon (min.) |
80 V/AC |
| Radna temperatura (maks.) |
85 °C |
| Radna temperatura (min.) |
-30 °C |
| Izlazni napon (max.) |
5 V/DC |
| Broj izlaza |
1 x |
| Tip |
taktni |
| Izol. napon |
4000 V/AC |
| Udio izmjeničnog napona |
100 mVp-p |
| Izlazni napon 1 |
5 V/DC |
| Težina |
35 g |
| Vrsta proizvoda |
AC/DC napajač za tiskano vezje |
