Opis

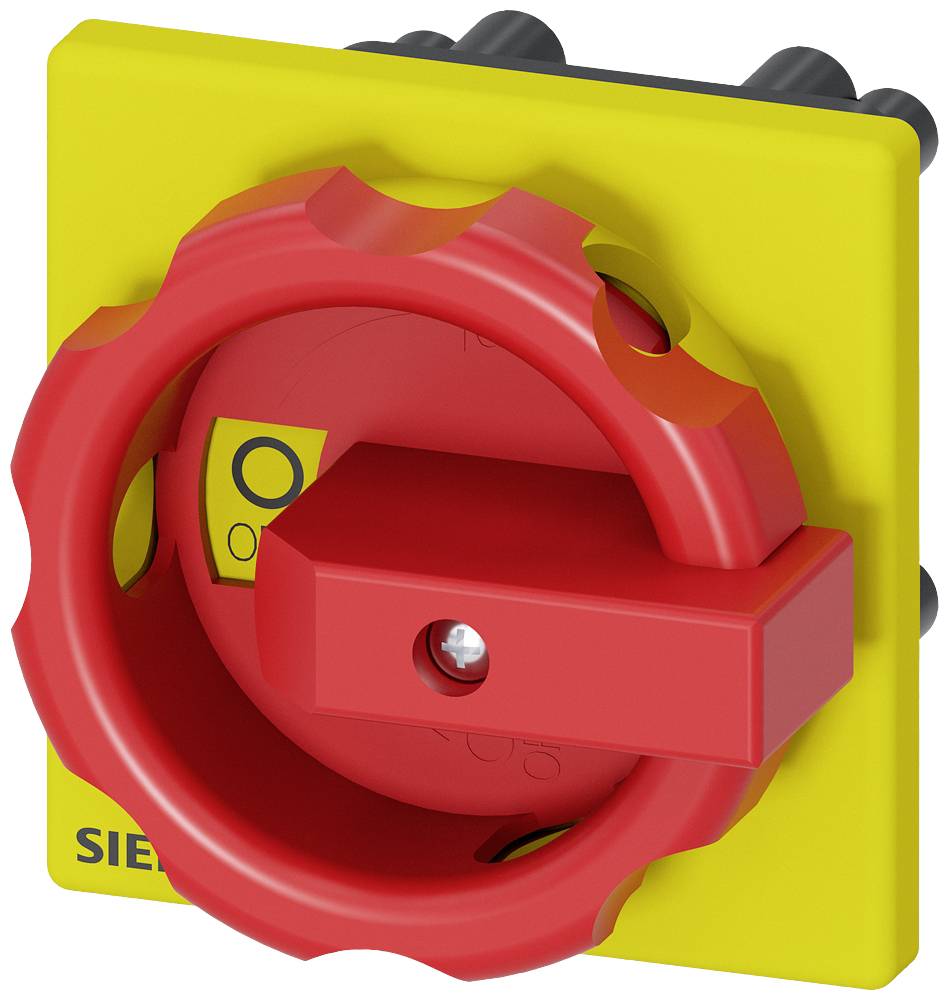

Rastavljači 3LD3, Iu 16 A 3-polna glavna prekidač Nazivna operativna snaga za AC-23 A pri 400V 7.5kW Prednja montaža Osnovni prekidač sa središnjim otvorom za rupu 22.5mm Zamjena pogona crveno / žuto 48x48 mm Glavni i vanjski prekidač za isključivanje 3LD za sigurno razdvajanje tereta u različitim okruženjima. Aplikacije 3LD3 razdjelnika snage su različite. Nakon prekida napajanja na mreži osiguravaju sigurno aktiviranje svih električnih uređaja, kao što su trofazni motori, klima i ventilacijski sustavi. 3LD3 također su predodređeni za upotrebu kontrolnih ormara, posebno za primjene u malim strojevima (npr. Pile, kompresori, pumpe, mješalice betona, bušilice, glodalice i strojevi za obradu drveta). Siemens glavni i vanjski prekidači OFF 3LD karakteriziraju: 1. Modularni dizajn, brza i jednostavna ugradnja pomoćnih sklopki, N-PE priključak ili 4. Pol. 2. Svestrani zahvaljujući lokalnim odobrenjima. 3. Mehanička veličina za pet električnih veličina. 4. Može se koristiti za DC aplikacije. 5. Vrste montaže: prednja montaža, montažna ploča, DIN vodilica. 6. Optimalno razdvajanje mreže od 16 A do 63 A zbog blokade rotacijskog pogona. www.siemens.de/schaltgeraete. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3LD30500TK13
EAN koda: 4001869550220
Registrirana blagovna znamka: Siemens
Ime proizvajalca: Siemens AG
Naslov proizvajalca: Siemenspromenade 2
Poštna številka proizvajalca: 91058
Kraj proizvajalca: Erlangen
Država proizvajalca: Germany
Telefon proizvajalca: +498938035491
Elektronski kontakt proizvajalca: https://www.siemens.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Pogonski napon (detalji) |
690 V/AC |
|---|---|
| Boja |
crvena |

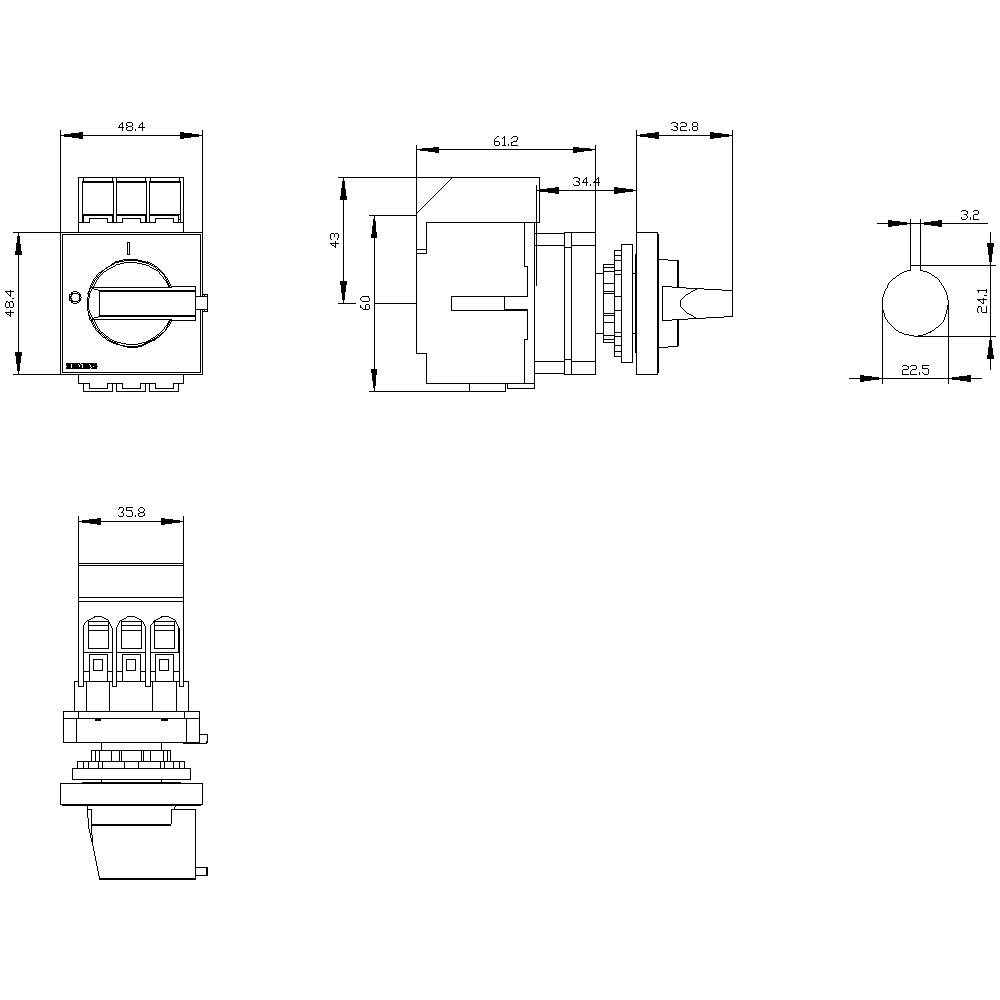

| dim. |
(Š x V x D) 36 x 60 x 114 mm |
| Nazivna struja |
16 A |
| Nazivna struja - zaokružena |
16 A |
| Dubina |
114 mm |
| Visina |
60 mm |
| Širina |
36 mm |
| Izvedba |
Prekidač za isključivanje u nuždi |
| Nazivni napon |
690 V/AC |
| Poprečni presjek |
16 mm² |
| Broj polova |
3 |
| Rated operation power at AC-3, 400 V |
6 kW |
| Number of auxiliary contacts as normally open contact |
0 |
| Number of auxiliary contacts as normally closed contact |
0 |
| Rated permanent current Iu |
16 A |
| Number of poles |
3 |
| Degree of protection (IP), front side |
IP65 |
| Number of auxiliary contacts as change-over contact |
0 |
| Number of switches |
1 |
| Interlockable |
TRUE |
| Motor drive integrated |
FALSE |
| Type of electrical connection of main circuit |
Frame clamp |
| Version as emergency stop installation |
TRUE |
| Type of control element |
Wing knob |
| Version as main switch |
TRUE |
| Version as safety switch |
TRUE |
| Version as maintenance-/service switch |
TRUE |
| Rated operation power at AC-23, 400 V |
8 kW |
| Rated short-time withstand current lcw |
0.5 kA |
| Colour control element |
Red |
| Suitable for floor mounting |
FALSE |
| Suitable for front mounting 4-hole |
FALSE |
| Suitable for front mounting centre |
TRUE |
| Suitable for distribution board installation |
FALSE |
| Suitable for intermediate mounting |
FALSE |
| Max. rated operation voltage Ue AC |
690 V |
| Motor drive optional |
FALSE |
| Voltage release optional |
FALSE |
| Device construction |
Built-in device fixed built-in technique |
| Rated permanent current at AC-21, 400 V |
16 A |
| Version as reversing switch |
FALSE |
| Rated permanent current at AC-23, 400 V |
16 |
| Degree of protection (NEMA) |
Other |
| Vrsta proizvoda |
prekidač za isključivanje |
