Opis
Zaštitna sklopka na diferencijalnu struju, 4-polna, tip F, kratkotrajno kašnjenje, In: 63 A, 30 mA, Un AC: 400 V Zaštitna sklopka na diferencijalnu struju SENTRON 5SV3 za sveobuhvatnu zaštitu ljudi i imovine od strujnog udara.
Zaštitni uređaji za diferencijalnu struju nude pouzdanu sigurnost tijekom instalacije zahvaljujući standardnoj zaštiti od dohvata i kontakta. Pomoću praktičnog ručnog upravljanja klizačem možete ukloniti prekidače za preostalu struju s gornje šine ili sa sabirnice bez upotrebe alata. Matrični kod podataka na uređaju omogućuje vam brz pristup svim tehničkim podacima u aplikaciji Siemens Industry Online Support.
SENTRON zaštitne sklopke mogu se proširiti mnogim funkcijama korištenjem opsežnog pribora iz modularnog sustava.
Optimalna tehnologija za vašu sigurnost – samo od Siemensa.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 5SV33463
EAN koda: 4001869484471
Registrirana blagovna znamka: Siemens
Ime proizvajalca: Siemens AG
Naslov proizvajalca: Siemenspromenade 2
Poštna številka proizvajalca: 91058
Kraj proizvajalca: Erlangen
Država proizvajalca: Germany
Telefon proizvajalca: +498938035491
Elektronski kontakt proizvajalca: https://www.siemens.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Upute za rad i sigurnost 1731803 Siemens 5SV33463 5SV3346-3 FID zaštitna sklopka F 63 A 0.03 A 400 V
Tehnički podaci
| Nazivna struja |
63 A |
|---|---|
| Nazivna struja - zaokružena |
63 A |
| Sadržaj |
1 St. |

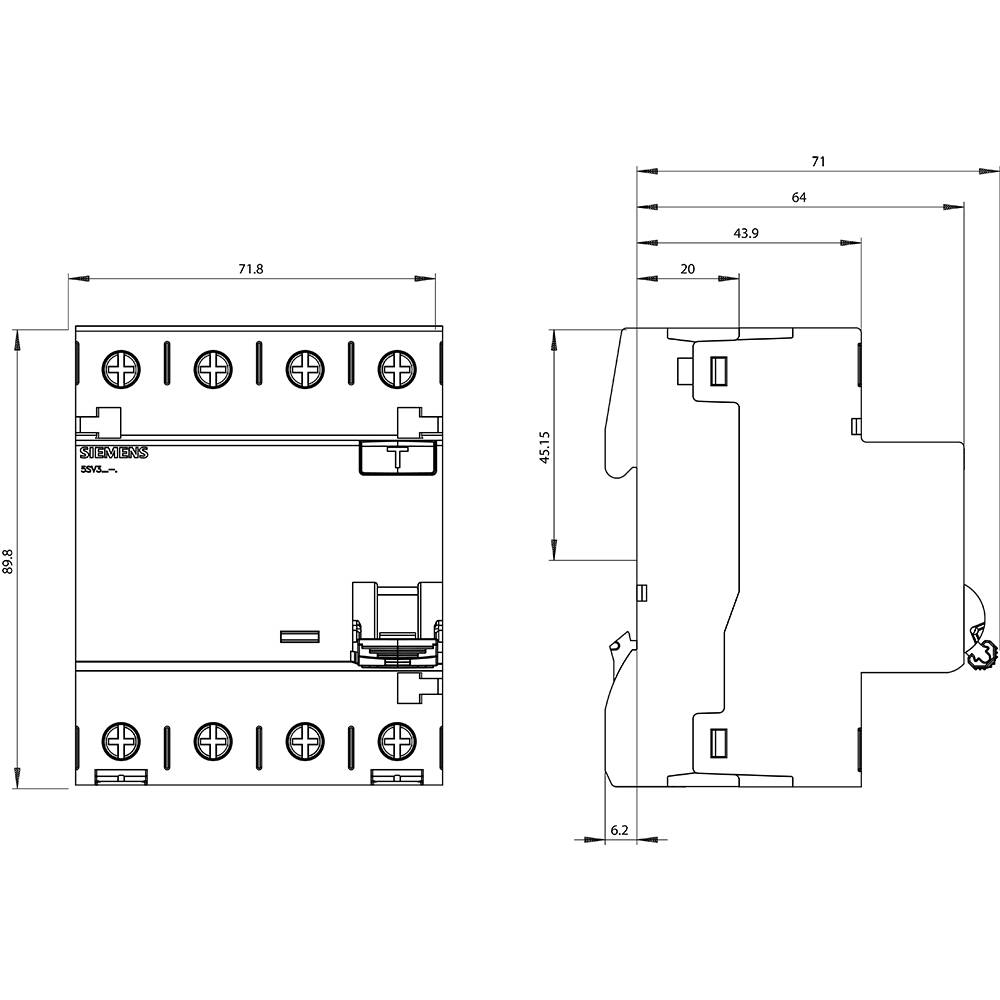

| dim. |
(Š x V x D) 72 x 90 x 70 mm |
| Dubina |
70 mm |
| Visina |
90 mm |
| Širina |
72 mm |
| Nazivna diferencijalna struja |
0.03 A |
| Nazivni napon |
400 V |
| Broj prekidne snage |
0.8 kA |
| Broj polova |
4 |
| Karakteristike okidanja |
F |
| RoHS-konforno |
Da |
| Mounting method |
DIN rail |
| Voltage type |
AC |
| Built-in depth |
70 mm |
| Rated current |
63 A |
| Rated voltage |
400 V |
| Rated insulation voltage Ui |
2000 V |
| Number of poles |
4 |
| Rated fault current |
0.03 A |
| Leakage current type |
F |
| Selective protection |
FALSE |
| Short-circuit breaking capacity (Icw) |
10 kA |
| Surge current capacity |
3 kA |
| Construction size (in accordance with DIN 43880) |
1 |
| Pollution degree |
2 |
| Width in number of modular spacings |
4 |
| Short-time delayed tripping |
TRUE |
| RAL-number (similar) |
7035 |
| Explosion-proof |
FALSE |
| Power loss |
3.9 W |
| Frequency |
50 Hz |
| Degree of protection (IP) |
IP20 |
| Connectable conductor cross section solid-core |
0.75-35 mm² |
| Connectable conductor cross section multi-wired |
0.75-35 mm² |
| With interlocking device |
TRUE |
| Ambient temperature during operating |
-25-45 °C |
| Additional equipment possible |
TRUE |
| Rated impulse withstand voltage Uimp |
6 |
| Vrsta proizvoda |
FID zaštitna sklopka |
