Opis
Isporuka uključuje

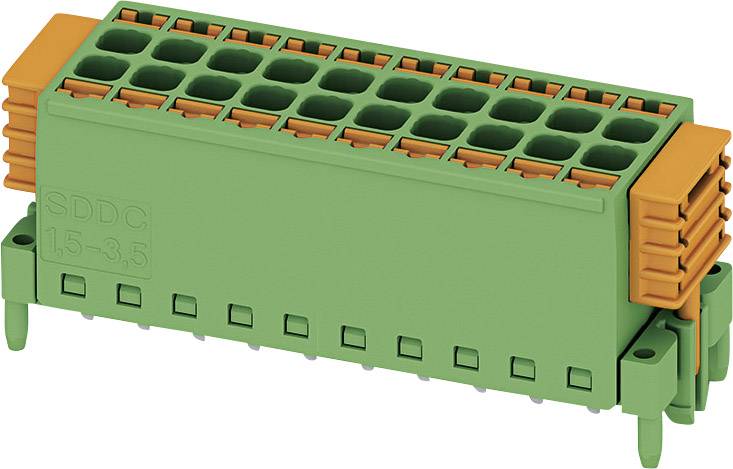

Kućište s pinovima za tiskanu pločicu SDDC 1848765 Phoenix Contact broj polova ukupno 28 rasterska mjera: 3.50 mm 1 kom.
Navodila za uporabo
Tehnički podaci
| Konstrukcija |
utikač |
|---|---|
| Sustavski priključak |
wire-to-board |
| Serija |
SDDC |
| Određene značajke |
uz pomoć za otključavanje |
| RM |
3.50 mm |
| Broj polova po redu |
14 |
| Ukupan broj polova |
28 |
| Oblik igle |
dupli |
| Nazivna struja |
8 A |
| Nazivna struja - zaokružena |
8 A |
| Sadržaj |
1 St. |
| Boja |
zelena |
| Priključak |
Push-In stezaljka |
| Kontaktna površina, utična strana |
pocinkovano |
| Kontaktna površina, strana za tiskanu pločicu |
pocinkovano |
| Operativni smjer |
okomito na tiskanu pločicu |
| Smjer priključenja |
okomito na tiskanu pločicu |
| Proizvođač-br. dijela |
1848765 |
| Tip |
SDDC 1,5/14-PV-3,5 |
| Nazivni napon |
160 V |
| AWG maks. |
16 |
| AWG min. |
24 |
| Maks. presjek |
1.50 mm² |
| Dužina skidanja izolacije (maks.) |
8 mm |
| Izolacijski materijal |
PA |
| Broj redova |
2 |
| Kontaktni materijal |
Cu |
| Presjek (min.) |
0.20 mm² |
| Materijal kućišta |
PA |
| Maks. temperatura |
+100 °C |
| Min. temperatura |
-40 °C |
| Vrsta proizvoda |
kućište utiča za tiskanu pločicu |
