Opis
Prekidač veličine S0 za zaštitu motora, RAZRED 10 A-otpuštanje 18 ... 25 A Otpuštanje N 325 A Vijčani priključak Standardni sklopni kapacitet SIRIUS 3RV2 prekidač za zaštitu motora za sigurno isključivanje u slučaju kratkog spoja i zaštitu od opterećenja i sustav protiv preopterećenja, kao i za sigurno odvajanje sustava od mreže.
Kompaktni i klimatski otporni prekidači optimizirani su za upotrebu u dodavačima opterećenja zbog niske potrošnje topline, naravno također za motore IE3 / IE4, kao i za uključivanje istosmjerne struje. Svjetska odobrenja (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex) su sasvim razumljive.

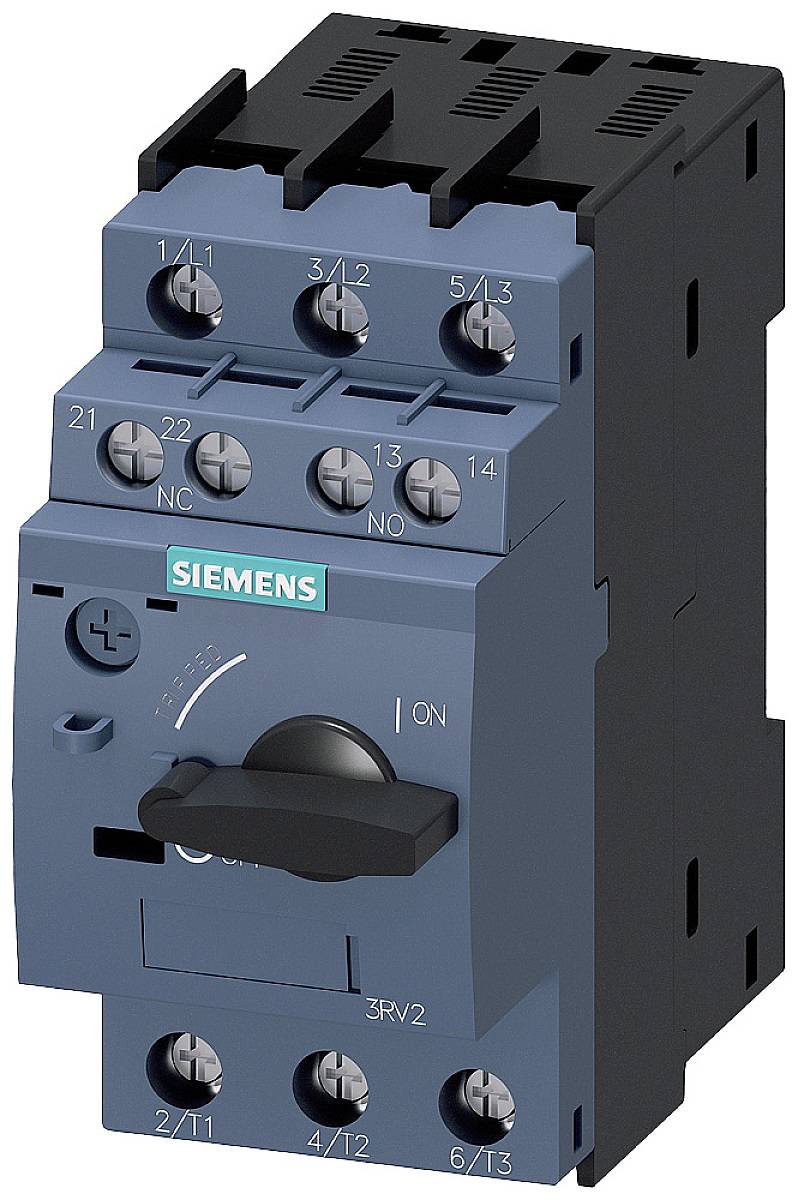

Dostupne su varijante uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštitu sustava, zaštitu od kratkog spoja kombinacija startera, zaštitu transformatora, kao glavne i sklopke ZA HITNI STOP i za upotrebu u IT mrežama. Dostupni su s vijčanim ili opružnim stezaljkama za brzu vezu koja ne zahtijeva održavanje i vibracije, a opcijski s ugrađenim pomoćnim prekidačem.

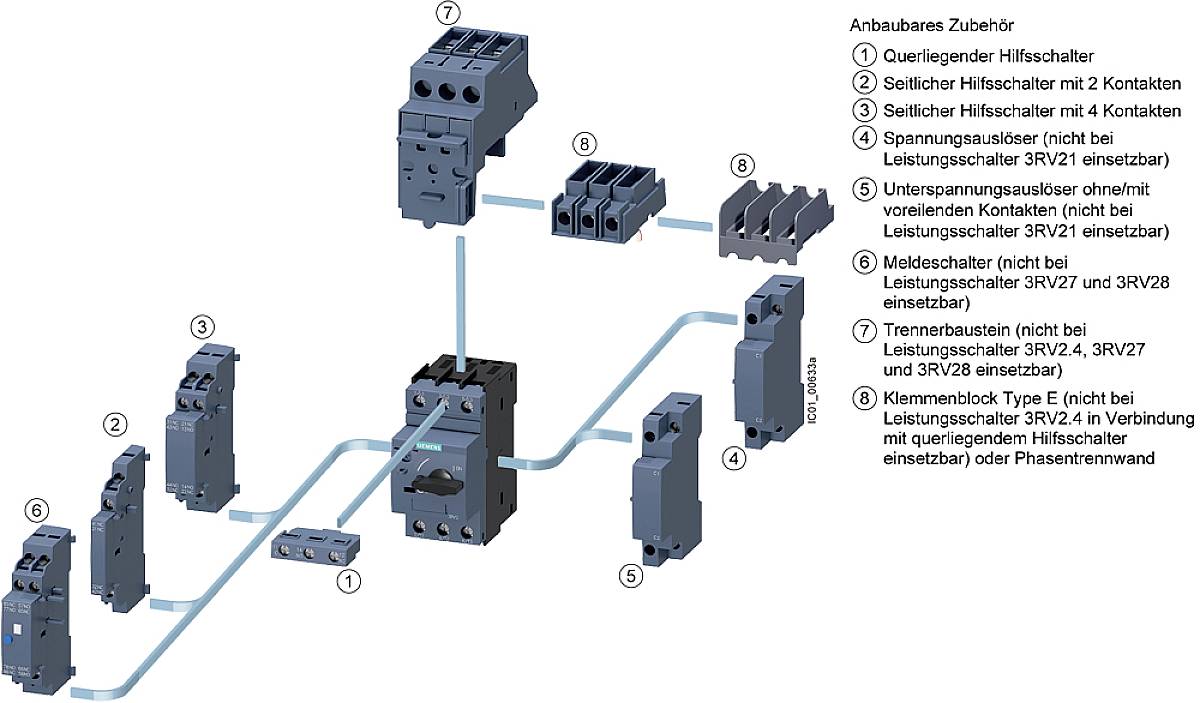

Sveobuhvatni asortiman pribora, kao što su pomoćni prekidači, pomoćni prekidači, signalni prekidači itd., Standardiziran je za sve veličine. Korištenje različitih opcija napajanja energijom, kao što je pridruženi sustav napajanja SIRIUS 3RV29, značajno smanjuje ožičenje glavnog kruga.
Prekidači 3RV2 zamjenjuju provjerenu seriju 3RV1.
Jednostavan, učinkovit, uvijek ažuriran-modularni sustav SIRIUS.
Ovaj tekst je strojno preveden.
Isporuka uključuje

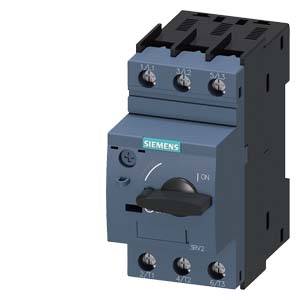

Snažan prekidač 1 kom. Siemens 3RV2021-4DA10 3 zatvarač, postavljanje (struja): 18 - 25 A preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 96 mm
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3RV20214DA10
EAN koda: 4011209712546
Registrirana blagovna znamka: Siemens
Ime proizvajalca: Siemens AG
Naslov proizvajalca: Siemenspromenade 2
Poštna številka proizvajalca: 91058
Kraj proizvajalca: Erlangen
Država proizvajalca: Germany
Telefon proizvajalca: +498938035491
Elektronski kontakt proizvajalca: https://www.siemens.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
učinski prekidač |
|---|---|
| Tip |
3RV2021-4DA10 |
| Veličina |
S0 |
| Područje podešavanja struje (min.) |
18 A |
| Područje podešavanja struje (maks.) |
25 A |
| Područje podešavanja (Struja) |
18 - 25 A |
| Broj polova |
3-polni |
| Preklopni napon (maks.) |
690 V/AC |
| Vrsta montaže (Relej) |
profilna šina |
| Min. temperatura |
-20 °C |
| Maks. temperatura |
+60 °C |
| Priključak |
vijak |
| Vrsta zaštite |
IP20 |

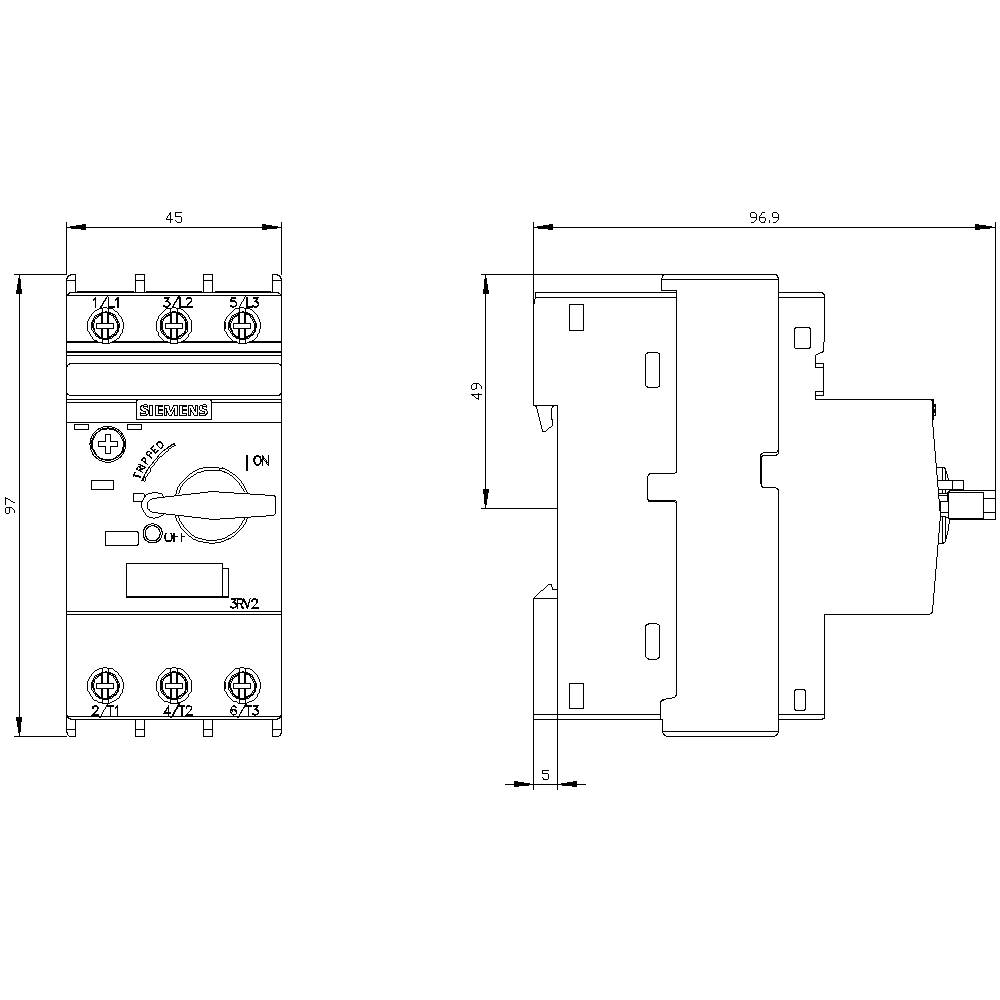

| Dubina |
97 mm |
| Širina |
45 mm |
| Visina |
97 mm |
| dim. |
(Š x V x D) 45 x 97 x 97 mm |
| Sadržaj |
1 St. |
| RoHS-konforno |
Da |
| Boja |
višebojna |
| Width |
45 |
| Height |
97 mm |
| Depth |
97 mm |
| Rated operation power at AC-3, 400 V |
11 kW |
| With integrated auxiliary switch |
FALSE |
| Rated permanent current Iu |
25 A |
| With integrated under voltage release |
FALSE |
| Number of poles |
3 |
| Degree of protection (IP) |
IP20 |
| With thermal overload protection |
TRUE |
| Type of electrical connection of main circuit |
Screw connection |
| Type of control element |
Turn button |
| Switch off technique |
Magnetic |
| Rated operation power at AC-3, 230 V |
5.5 kW |
| Rated short-circuit breaking capacity Icu at 400 V, AC |
55 kA |
| Phase failure sensitive |
TRUE |
| Device construction |
Built-in device fixed built-in technique |
