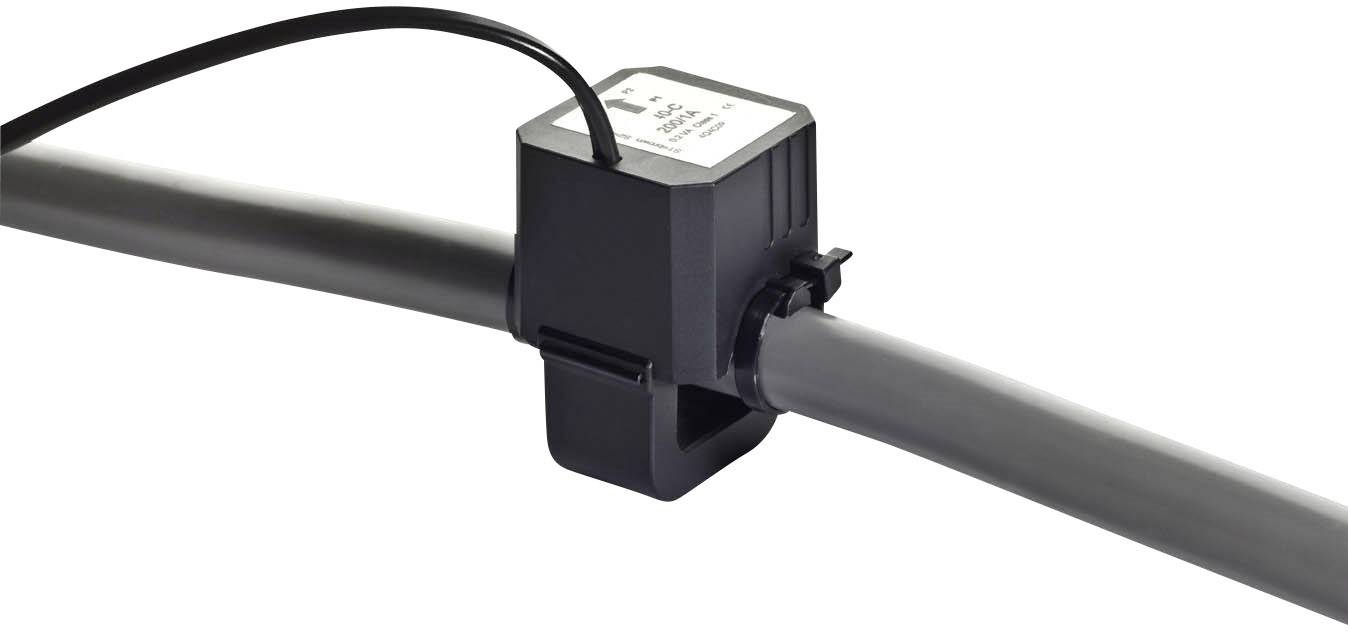

Zahvaljujući svom kompaktnom dizajnu, transformatori za pretvaranje struje kabela posebno su pogodni za upotrebu na mjestima koja su teško dostupna i gdje je prostor ograničen. Polovine dijeljive jezgre također olakšavaju postavljanje na kabel ili na vodilicu. Gdje god je prekid trenutnog puta problematičan ili se mjerni uređaj mora jednostavno montirati, kablovski transformatori pretvaranja struje su pravi izbor. Sigurna ugradnja primarnog kabela u strujni transformator zajamčena je dizajnom, a potvrđuje se jasno zvučni "kliknuti zvuk". Dvije isporučene kabelske veze otporne na UV zrake također učvršćuju pretvarač.
Uvjeti okoliša
Mjesto ugradnje u zatvorenom prostoru
Temperatura okoline –10 ° C ... + 55 ° C
Temperature skladištenja –20 ° C ... + 70 ° C
Relativna vlaga 5% ... 85%, bez kondenzacije
Stupanj nečistoće: 2
Vrsta zaštite IP20
Uvjeti uporabe
IEC 61869-2: 2012 standard
Nazivna toplinska kratkotrajna struja (Ith) 60 x Ipr / 1s
Nazivna toplinska kontinuirana struja (Icth) 100%
Nazivna razina izolacije 0,72 / 3 / - kV
Nazivna frekvencija 50/60 Hz
Klasa izolacije E (120 ° C)
Materijal kućišta PA 6.6, UL94: V2

Ovaj tekst je strojno preveden.

Isporuka uključuje

Gossen Metrawatt SC50-E strujni transformator

Varnost izdelkov (GPSR)

Proizvajalčeva koda: U142D

EAN koda: 4012932125641

Registrirana blagovna znamka: Gossen Metrawatt

Ime proizvajalca: Gossen Metrawatt GmbH

Naslov proizvajalca: Südwestpark 15

Poštna številka proizvajalca: 90449

Kraj proizvajalca: Nürnberg

Država proizvajalca: Germany

Telefon proizvajalca: +499118602999

Elektronski kontakt proizvajalca: https://www.gossenmetrawatt.de/en

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti

  Podatkovna tablica 1344462 Gossen Metrawatt SC50-E 500/1A 0,5VA Kl.0,5 42 mm U142D Primarna struja 500 A Sekundarna struja 1 A 1 St.
