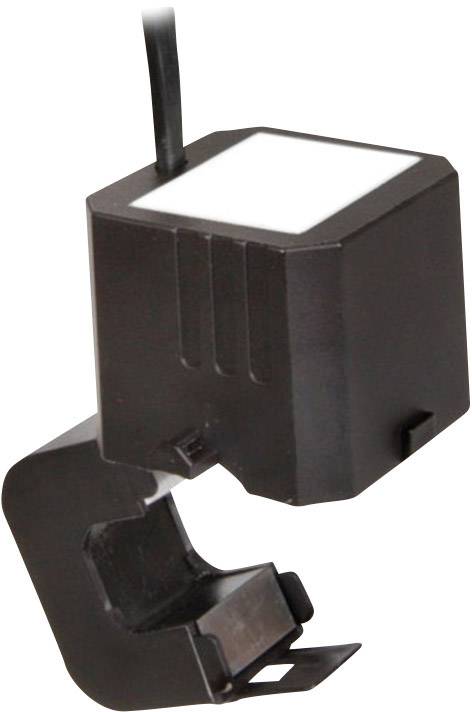

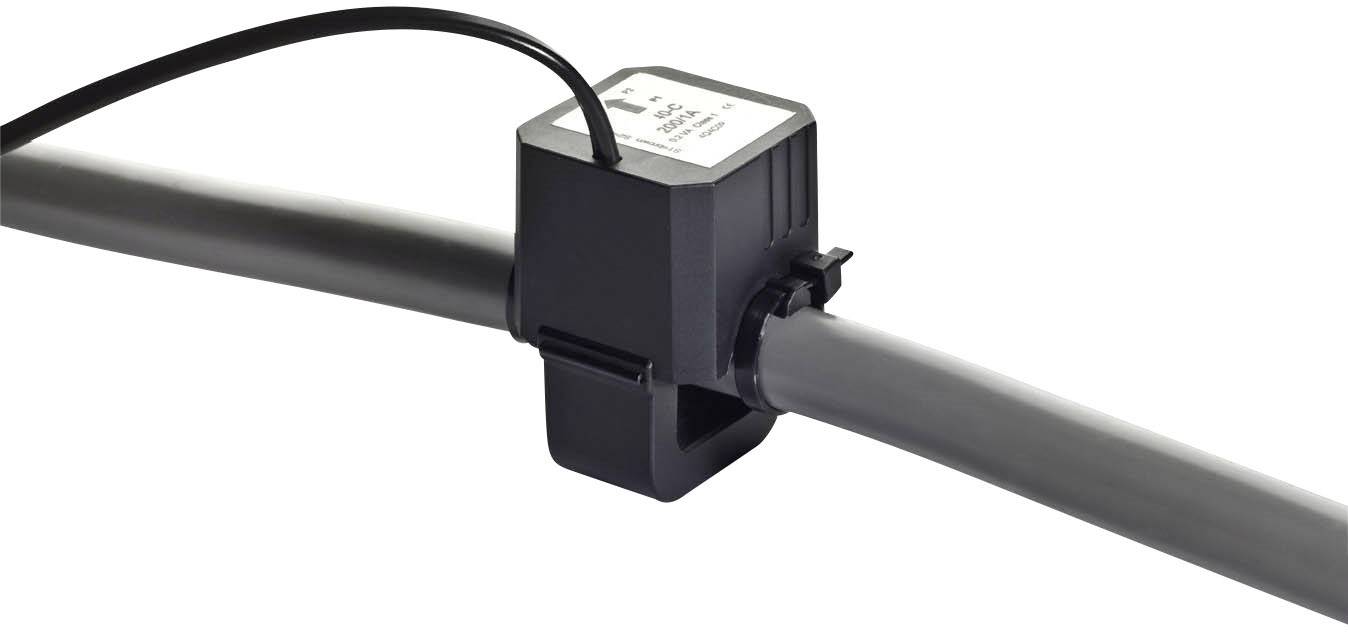

Zahvaljujući svom kompaktnom dizajnu, strujni transformatori s podijeljenom jezgrom posebno su prikladni za upotrebu na teško dostupnim mjestima i gdje je prostor ograničen. Djeljive polovice jezgre također olakšavaju instalaciju na kabel ili na tračnicu. Gdje god je prekid u strujnom putu problematičan ili je mjerni uređaj potrebno jednostavno naknadno ugraditi, strujni transformatori s podijeljenom jezgrom pravi su izbor. Sigurna ugradnja primarnog kabela u strujni transformator zajamčena je dizajnom i potvrđena jasno čujnim "klikom". Dvije isporučene kabelske vezice otporne na UV zračenje također učvršćuju pretvarač.
Okolišni uvjeti
Mjesto ugradnje u zatvorenom prostoru
Temperature okoline –10 °C ... + 55°C
Temperatura skladištenja –20 °C ... + 70°C
Relativna vlažnost zraka 5% ... 85%, kondenzacija se može isključiti
Stupanj nečistoće: 2
Vrsta zaštite IP20
uvjetima korištenja
Norma IEC 61869-2:2012
Nazivna kratkotrajna toplinska struja (Ith) 60 x Ipr/1s
Nazivna trajna toplinska struja (Icth) 100%
Nazivna razina izolacije 0,72/3/- kV
Nazivna frekvencija 50/60 Hz
Klasa izolacije E (120 °C)
Materijal kućišta PA 6.6, UL94: V2

Ovaj tekst je strojno preveden.

Isporuka uključuje

Gossen Metrawatt SC40-B strujni transformator

Varnost izdelkov (GPSR)

Proizvajalčeva koda: U118I

EAN koda: 4012932125528

Registrirana blagovna znamka: Gossen Metrawatt

Ime proizvajalca: Gossen Metrawatt GmbH

Naslov proizvajalca: Südwestpark 15

Poštna številka proizvajalca: 90449

Kraj proizvajalca: Nürnberg

Država proizvajalca: Germany

Telefon proizvajalca: +499118602999

Elektronski kontakt proizvajalca: https://www.gossenmetrawatt.de/en

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
