Opis
Prešanje - Odvojivi priključni kabel na pločicu.
Jednostavno sastavljanje pojedinačnih žica AWG 30-22, za signalne i male struje do 3 A. Ukopčana tračnica na kućištu omogućuje zvučni klik kad je priključen. Obodna kada na zaglavlju zatiča omogućuje zaštitu od obrnutog polariteta. Vrlo jednostavno za lemljenje kroz prethodno kalajenje.
Niska u ravnoj izvedbi (8,1 mm) i ravna u verziji pod kutom (4,2 mm)
Ovaj tekst je strojno preveden.
Isporuka uključuje

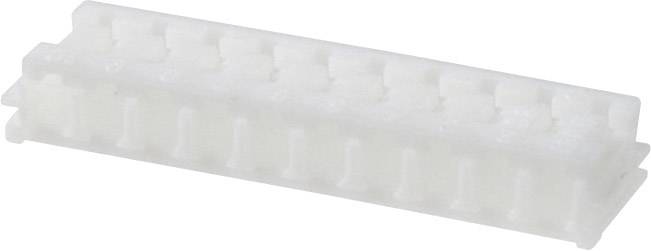

Kabelsko kućište sa ženskim kontaktima EH ukupan broj polova: 8 JST EHR-8 1 kom.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: EHR-8
EAN koda: 2050002362635
Registrirana blagovna znamka: JST
Ime proizvajalca: J.S.T. Deutschland GmbH
Naslov proizvajalca: Küferstr. 15
Poštna številka proizvajalca: 73650
Kraj proizvajalca: Winterbach
Država proizvajalca: Germany
Telefon proizvajalca: +490718140070
Elektronski kontakt proizvajalca: https://jst.de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Upute za rad i sigurnost 1217313 JST kućište kabelske utičnice EH Ukupan broj polova 8 EHR-8 1 St.
Tehnički podaci
| Vrsta proizvoda |
kućište kabelske utičnice |
|---|---|
| Konstrukcija |
žženski konektor, ravni |
| Broj redova |
1 |
| Sustavski priključak |
wire-to-board |
| Serija |
EH |
| Broj polova po redu |
8 |
| Ukupan broj polova |
8 |
| Nazivna struja |
3 A |
| Nazivna struja - zaokružena |
3 A |
| Sadržaj |
1 St. |
| AWG maks. |
22 |
| AWG min. |
30 |
| Proizvođač-br. dijela |
EHR-8 |
| Boja |
srebrna |
| Industrijsko pakiranje |
ne |
| Kontaktni materijal |
bakerna legura |
| Kontaktna površina, utična strana |
pocinkovano |
| Nazivni napon |
250 V/AC |
| Maks. presjek |
0.33 mm² |
| Presjek (min.) |
0.05 mm² |
| RoHS-konforno |
Da |
| Maks. temperatura |
+85 °C |
| Min. temperatura |
-25 °C |
| Tip |
EHR-8 |
