Opis
Odvojivi priključak kabela na pločicu. Pričvrsna tračnica na kućištu omogućuje zvučni klik pri uključivanju. Obodna kada na zaglavlju zatiča omogućuje zaštitu od obrnutog polariteta. Vrlo jednostavno za lemljenje zahvaljujući prethodnom kalajisanju zaglavlja igle.
Ovaj tekst je strojno preveden.
Isporuka uključuje

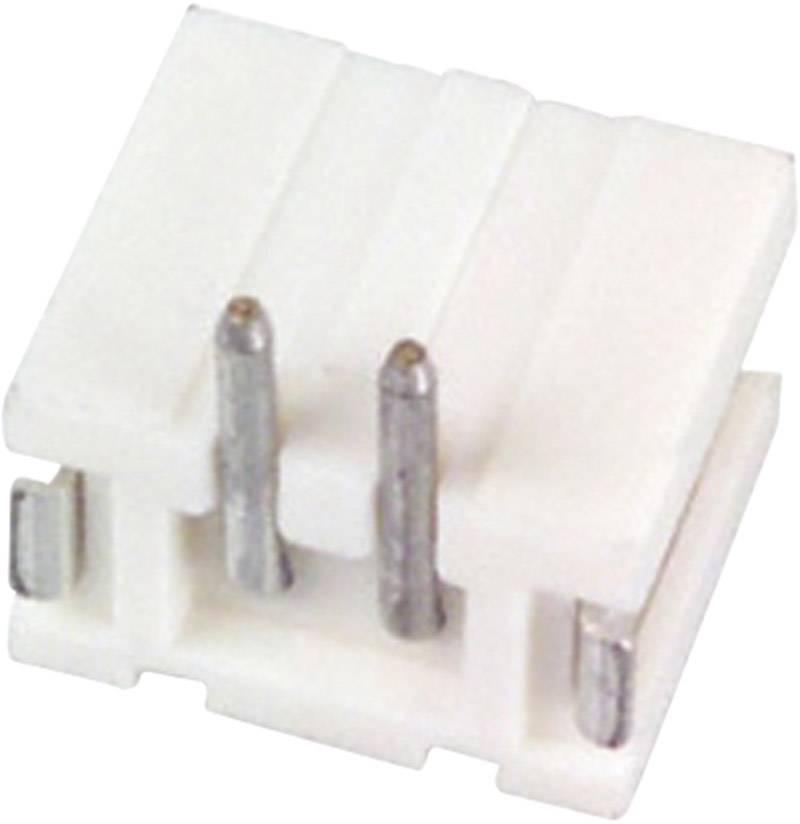

Ugradbena letva s muškim kontaktima (precizna) ZR ukupan broj polova: 3 JST S3B-ZR-SM4A-TF (LF)(SN) mjere rastera: 1.50 mm 1 kom.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: S3B-ZR-SM4A-TF (LF)(SN)
EAN koda: 2050002358270
Registrirana blagovna znamka: JST
Ime proizvajalca: J.S.T. Deutschland GmbH
Naslov proizvajalca: Küferstr. 15
Poštna številka proizvajalca: 73650
Kraj proizvajalca: Winterbach
Država proizvajalca: Germany
Telefon proizvajalca: +490718140070
Elektronski kontakt proizvajalca: https://jst.de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
ugradna precizna letva s muškim kontaktima |
|---|---|
| Konstrukcija |
muški priključak, kutni |
| Broj redova |
1 |
| Sustavski priključak |
wire-to-board |
| Serija |
ZR |
| RM |
1.50 mm |
| Broj polova po redu |
3 |
| Ukupan broj polova |
3 |
| Širina |
3.5 mm |
| Zatik-Ø |
0.5 mm |
| Oblik igle |
okrugli |
| Nazivna struja |
1 A |
| Nazivna struja - zaokružena |
1 A |
| Sadržaj |
1 St. |
| dim. |
(D x Š x V) 7.5 x 3.5 x 5.2 mm |
| Priključak |
SMT |
| Materijal kućišta |
poliamid |
| Proizvođač-br. dijela |
S3B-ZR-SM4A-TF (LF)(SN) |
| Boja |
prirodna |
| Industrijsko pakiranje |
ne |
| Izolacijski materijal |
poliamid |
| Kontaktni materijal |
fosfor bronca |
| Kontaktna površina, strana za tiskanu pločicu |
pocinkovano |
| Kontaktna površina, utična strana |
pocinkovano |
| Visina |
5.2 mm |
| Dužina |
7.5 mm |
| RoHS-konforno |
Da |
| Smjer priključenja |
horizontalno na tiskanu pločicu |
| Tip |
S3B-ZR-SM4A-TF (LF)(SN) |
